王牌勾臂垃圾車SZD5030Z\小型3方環衛垃圾車又是環衛環保車型。王牌勾臂垃圾車又主要適用于市政環衛、物業管理、大型廠、工礦等各種場所收集、運載各種垃圾。鉤臂垃圾車采用全液壓控制操作系統，垃圾廂與底盤可徹底分離，具有結構合理，操作簡便、穩定、使用效率高、密封性能好、傾倒方便等優點，能實現一臺車與多個垃圾廂聯合作業，循環運輸，充分提高車輛的運輸能力。
|
王牌勾臂垃圾車主要技術參數 |
|||
|
產品名稱 |
車廂可卸式垃圾車 |
產品型號 |
SZD5030ZXXCW5型車廂可卸式垃圾車 |
|
總質量(Kg) |
2790 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
1100 |
外形尺寸 |
4600×1650×2050 |
|
整備質量(Kg) |
1560 |
駕駛室準乘人數(人) |
2 |
|
接近角/離去角(°) |
38/15 |
前懸/后懸 |
690/860 |
|
軸數 |
2 |
軸距 |
3050 |
|
軸荷(Kg) |
1300/1490 |
最高車速(Km/h) |
100 |
|
王牌勾臂垃圾車 |
備注：選裝黑色保險杠. |
||
|
國V王牌勾臂垃圾車底盤技術參數 |
|||
|
底盤型號 |
CDW1030N1M5 |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
王牌牌 |
生產企業 |
中國重汽集團成都王牌商用車有限公司 |
|
外形尺寸 |
5150×1650×2050 |
輪胎數 |
4 |
|
接近角/離去角(°) |
38/15 |
輪胎規格 |
185R14LT |
|
鋼板彈簧片數 |
5/7 |
前輪距 |
1410 |
|
燃料種類 |
汽油 |
后輪距 |
1420 |
|
排放標準 |
GB18352.5-2013國Ⅴ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
V22 |
綿陽新晨動力機械有限公司 |
2237 |
82 |

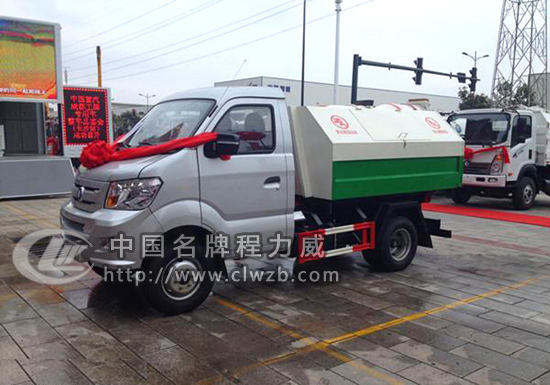

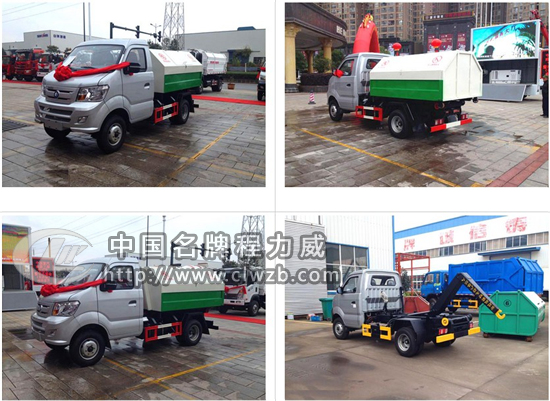

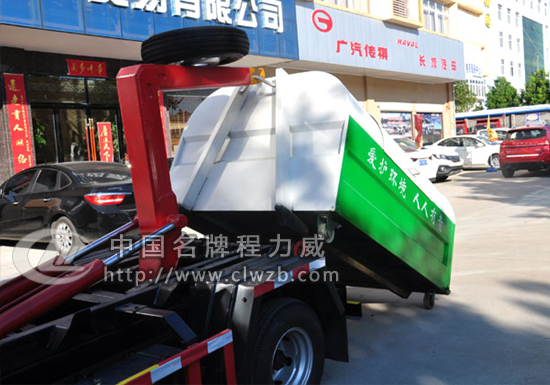

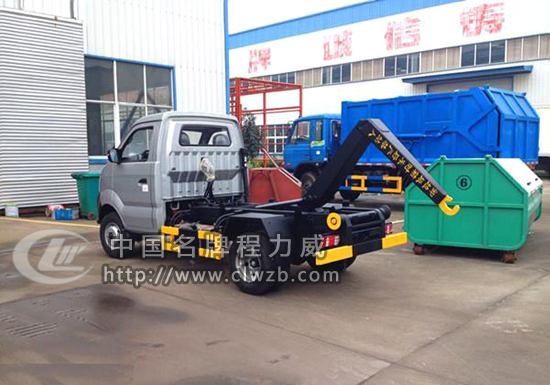

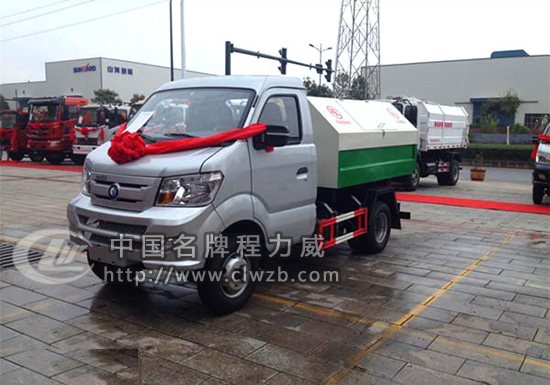

| 多方位圖片展示： | |||
|
|
||
|
|
||
王牌小型3方勾臂垃圾車工作原理及結構組成：
王牌勾臂垃圾車是在底盤上設附車架，在附車架上安放垃圾箱，并安裝吊裝裝置。拉臂主液壓缸是吊裝、卸載垃圾的主要傳動裝置，控制其伸縮可完成吊裝垃圾箱、卸垃圾以及卸下空垃圾箱的工作過程，拉臂主液壓缸一端連接在附車架的尾端靠駕駛室一端，另一端則連接在拉臂上。
多路換向閥：保證了投入作業的液壓部件、可靠換向、確保作業油缸停留在任意位置。
王牌勾臂垃圾車專用功能特點：
王牌勾臂垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，可以實現一車多箱，大大降低了使用成本，提高工作效率。
王牌勾臂垃圾車同時具備貨物自卸和箱體自動裝卸兩種功能，而且這兩種功能由一個拉臂車完成，工作效率高。這兩種功能的操作和轉換都是由液壓系統實現的。
王牌勾臂垃圾車垃圾箱拉起操作方法：
1、將鎖緊鉤操作手柄推至收回位置，鎖緊油缸收回，使鎖緊架收回并將翻轉架與附車架鎖緊固定；
2、將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鉤箱位置，適當調整拉臂鉤高度并與箱體彎鉤對準；
3、當拉臂鉤鉤到箱體彎鉤時，繼續推下拉臂操作手柄到落下位置，使垃圾箱體繼續上車；
4、當垃圾車箱體落放到附車架上后，松開拉臂操作手柄使其回到中位，再將鎖緊鉤操作手柄拉起至鎖緊位置，鎖緊油缸伸出，使鎖緊架翻起并將翻轉架與垃圾箱體鎖緊固定，松開手柄使之回中；位； 完成垃圾車箱體的裝車工作，松開取力器，整車可以運輸行駛。
王牌勾臂垃圾車垃圾箱放下操作方法；
1、起動車后掛上取力器，將鎖緊鉤操作手柄推下至收回位置，鎖緊油缸縮回，使鎖緊架翻下，翻轉架與垃圾箱體脫開鎖緊固定并且與附車架鎖緊固定，松開手柄使之回中位；
2、將拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，垃圾箱體隨活動拉臂一同翻轉、傾斜下落；放置垃圾箱體時，車廂尾部嚴禁站人。
3、拉臂式垃圾車箱放置好后，調整活動拉臂鉤與箱體彎鉤位置，使其脫鉤，將拉臂操作手柄推下到落下位置，拉臂油缸收回，活動拉臂繞翻轉翻轉架前鉸鏈軸旋轉，活動拉臂放回到附車架上，松開取力器垃圾箱放置完成，整車可以運輸行駛。
